“3+1”双生夹持技术

创新性的推出“3+1”双生卡盘,将C3、C4卡盘合二为一,
两个卡盘整体同步旋转和移动,单独控制卡爪张开与夹紧。双生卡盘同时具备夹持、支撑两种功能,
完美解决两卡盘、三卡盘及四卡盘切管机的应用弊端。实现无级零尾料、单管承重力最大化、超长整管切割。

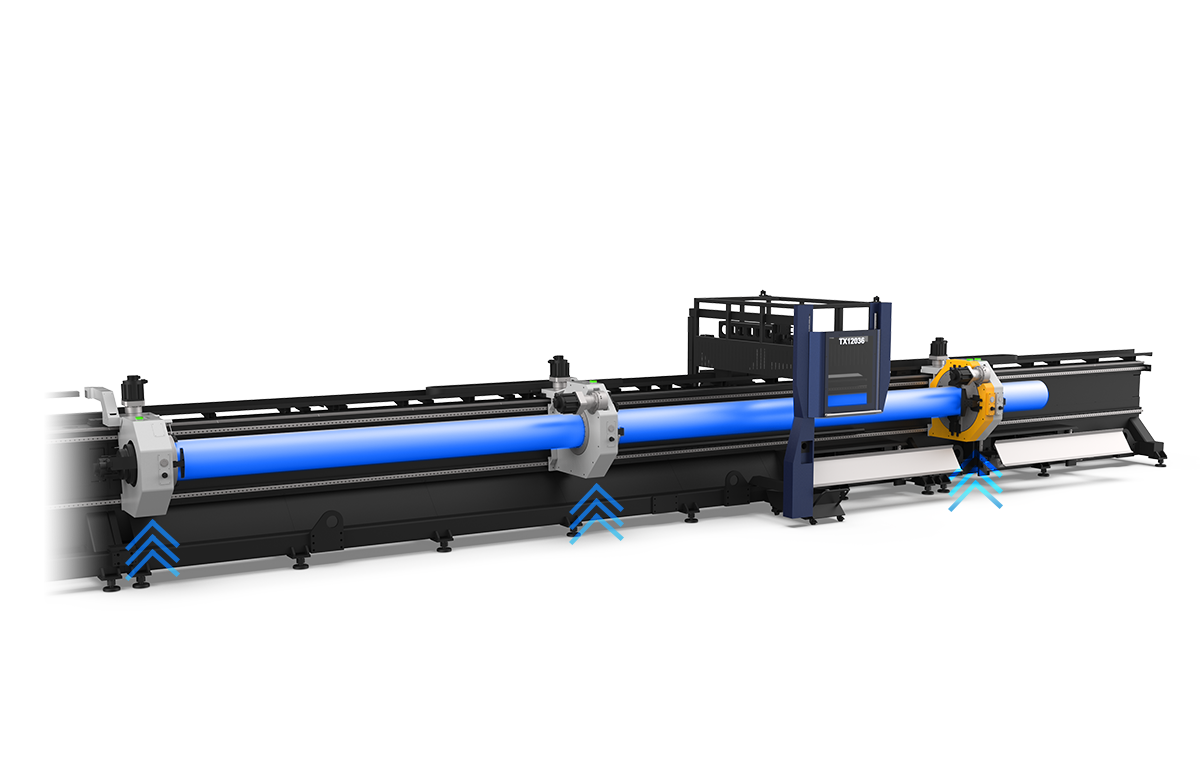

重型管材多点支撑技术

重管切割过程中,由四个卡盘夹住管材,进行全方位多点支撑。
在对重管进行强有力支撑的同时起到管材变形校正的功能,
有效提高重管加工精度,保证加工尺寸的一致性。

HSG-X9800

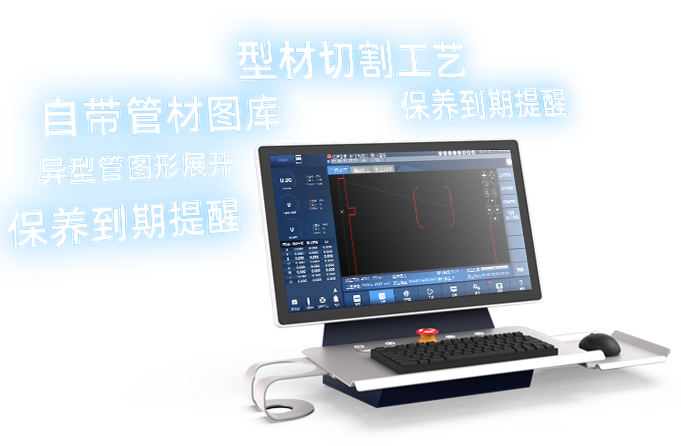

多卡盘总线技术

应用宏山激光自主研发的X9800管材切割总线系统,
数据传输高速且不受干扰,位置及能量控制更精准,
界面简洁、功能丰富,以智能、便捷的操作体验解
决用户操作难、效率低、成本高的使用痛点。

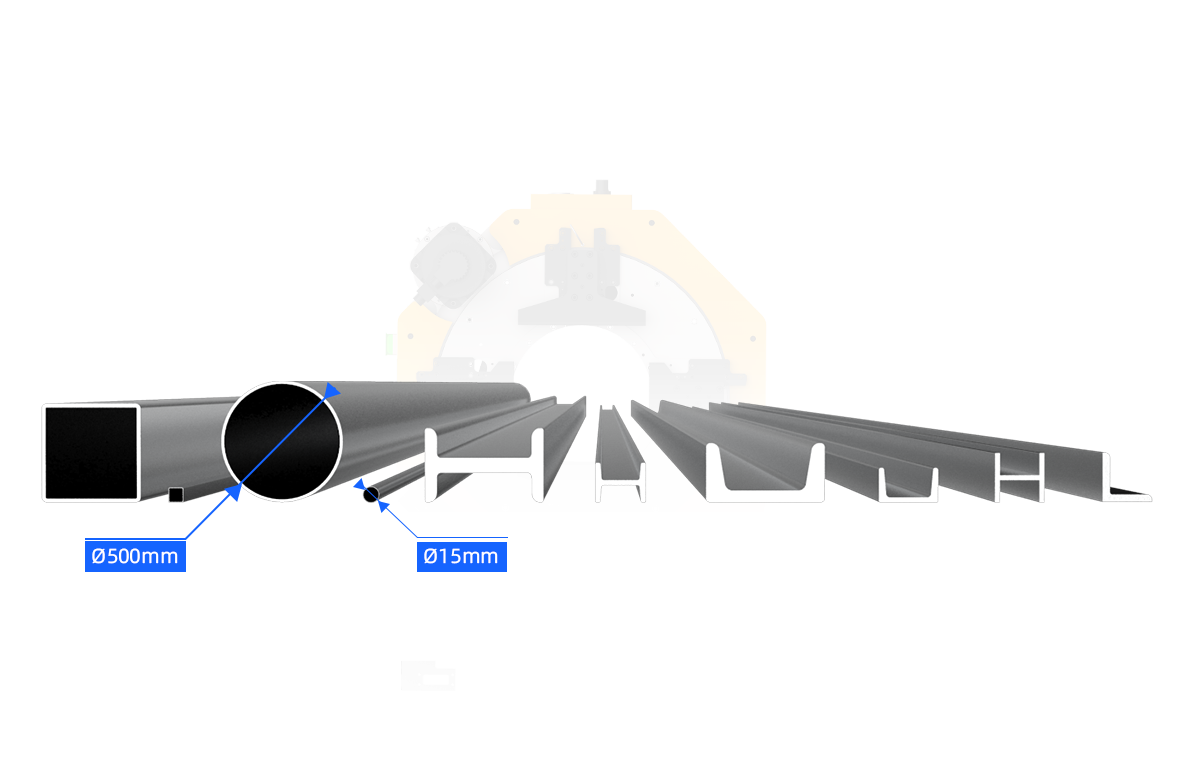

重管、型材通吃,实力超群

可加工最大管材重量1200KG,圆管直径范围20-360mm,管材长度12000mm;
槽钢、角钢、工字钢等型材全支持,最大加工250# H型钢;

技术参数

  • 功率范围
  • 6000W
  • 加工圆管直径范围
  • Φ40-260mm(TX7026)
    Φ40-360mm(TX9036/TX12036)
  • 加工方管边长范围
  • 40*40-180*180mm(TX7026)
    40*40-250*250mm(TX9036/TX12036)
  • 定位精度
  • ±0.05mm/m
  • 最大卡盘转速
  • 100r/min(TX7026)
    60r/min(TX9036/TX12036)
  • 最大空行速度
  • 100m/min(TX7026)
    60m/min(TX9036/TX12036)
  • 最大加速度
  • 1.0G(TX7026)
    0.6G(TX9036/TX12036)
  • 单根管材承重
  • 400kg(TX7026)
    600kg(TX9036)
    1200kg(TX12036)
  • 可加工坡口(选配)
  • 卡盘形式
  • 智能数字卡盘
  • 系统类型
  • HSGX9800总线

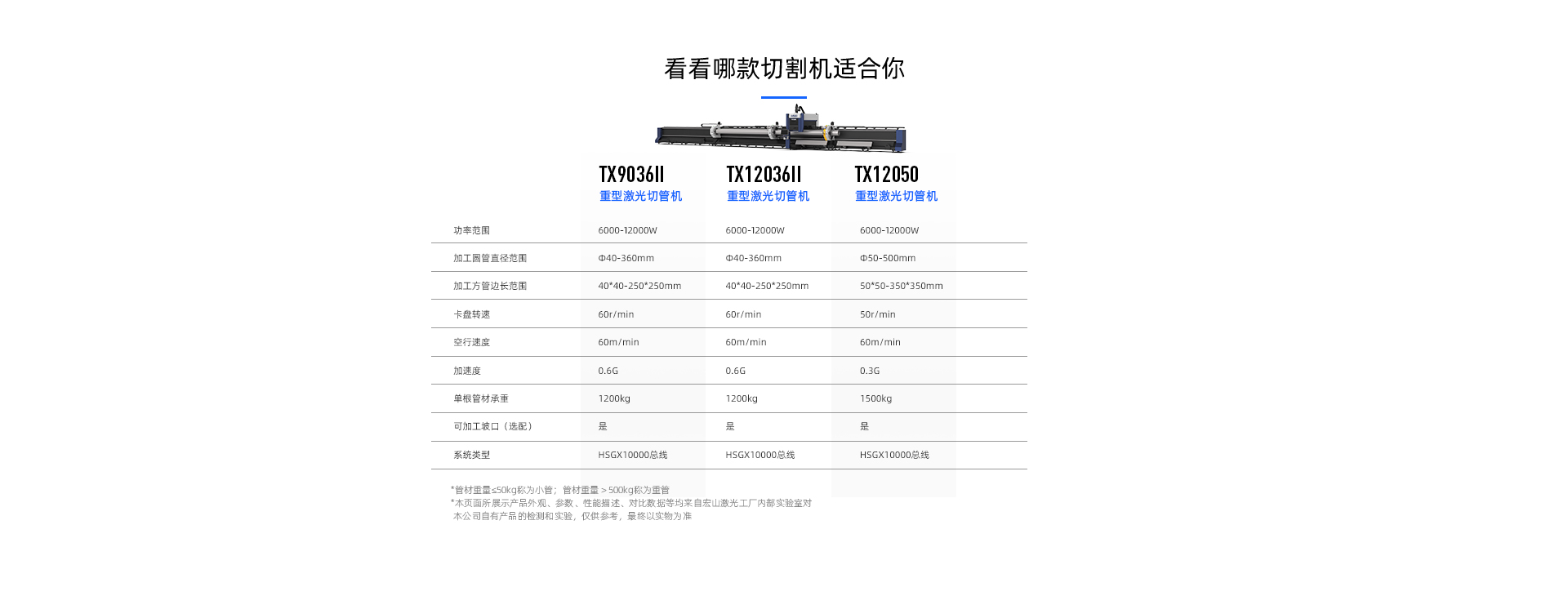

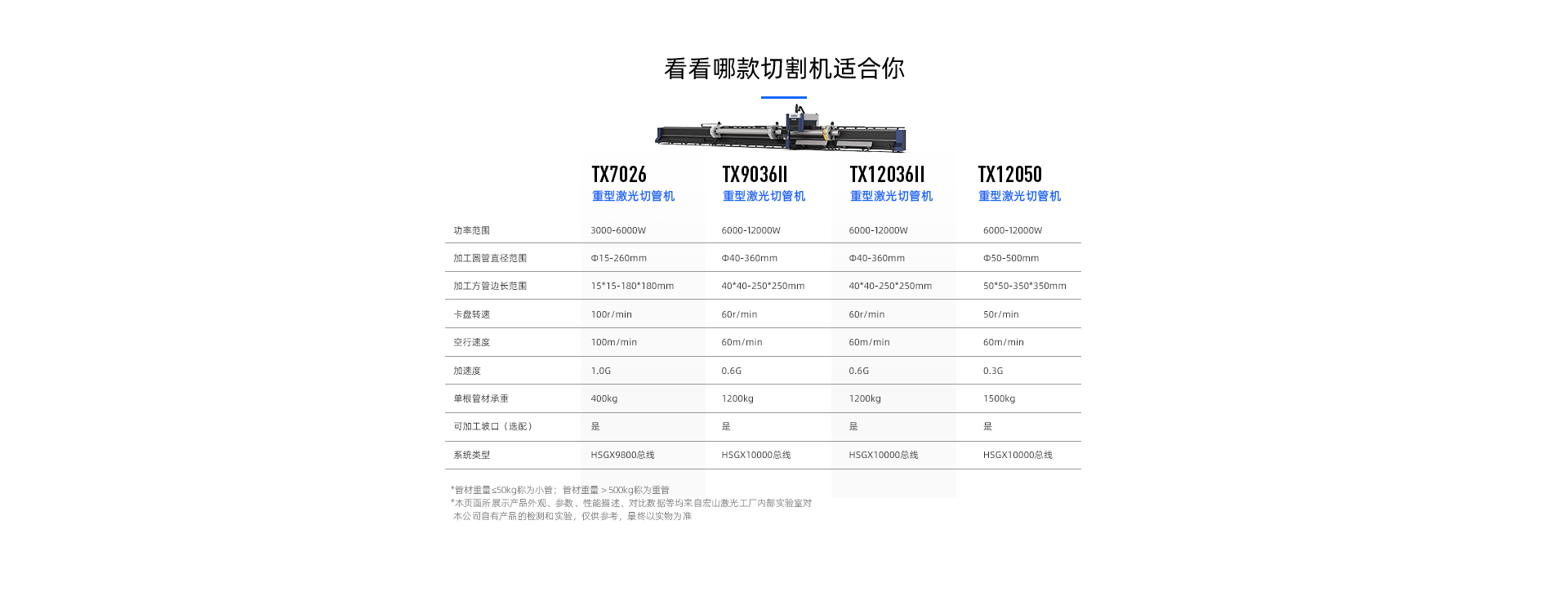

产品选型指导
